Elevador de tupia, com presente de Natal.

[Darta]

Caros Madeirantes, resolvi fazer um elevador para Tupia, mas como muitos encontrei muito vídeo e fotos do mecanismo, mas as medidas, só comprando o projeto, então resolvi queimar um pouco de neurônios e desenvolver minhas próprias medidas e soluções.
Uma que achava que tinha que ser mais ágil era a forma de por e tirar a tupia do elevador, visto que tem hora que precisamos dela solta, mesmo para que tem mais de uma tupia.

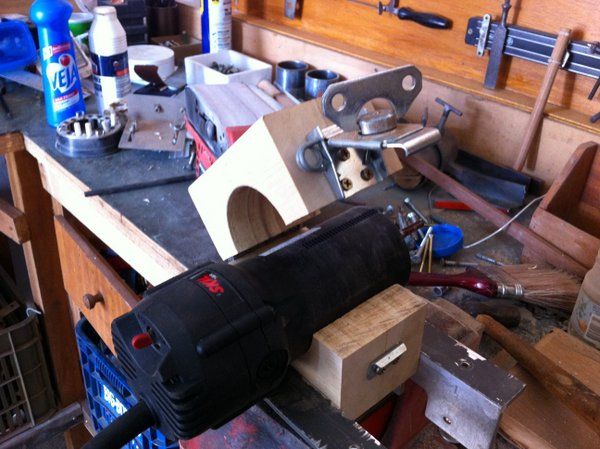

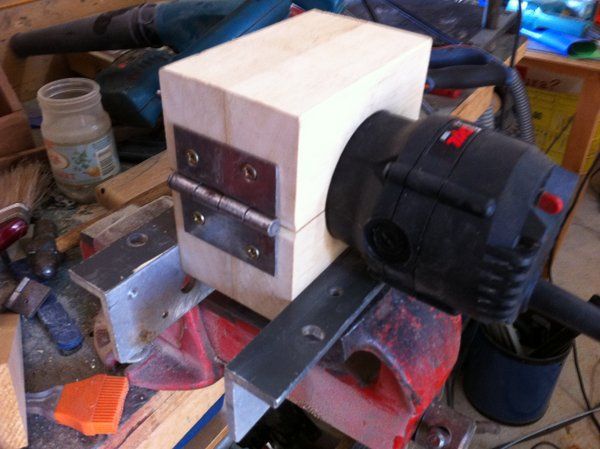

Resolvi isto com um tarugo de caixeta uma dobradiça e um fecho de case, ficou muito fácil por e tirar a tupia.

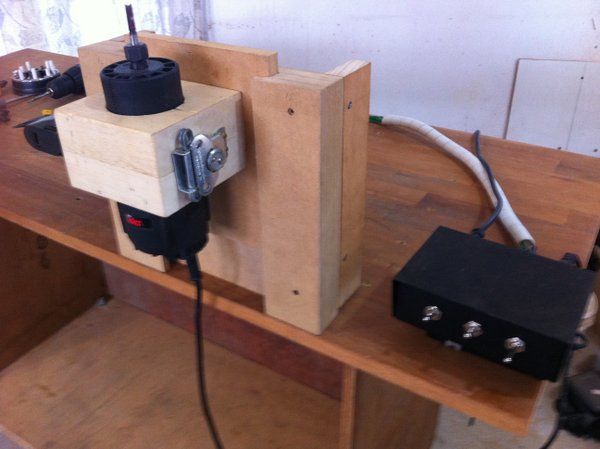

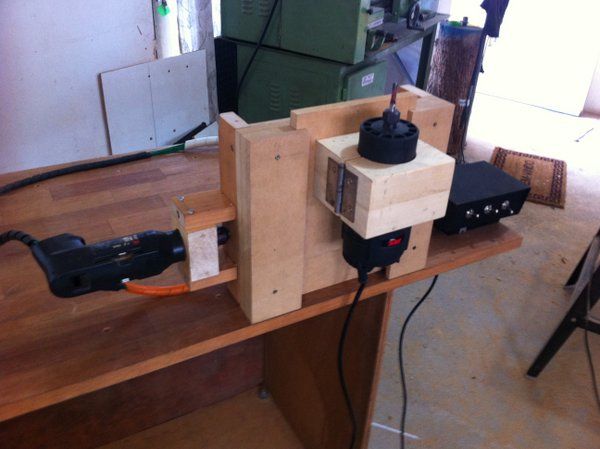

Abaixo uma visão geral do conjunto completo antes de instalar.

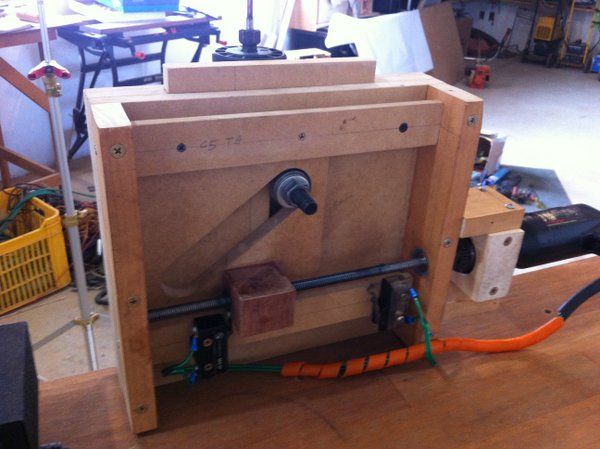

O lado de traz com as chaves Fim de curso.


Segue um vídeo da coisa.

Fiz também um presentinho antecipado de Natl para os colegas do forum, para quem quiser reproduzir a Trapizonga, pode baixar no link abaixo um PDF com o plano de corte com todas medidas das peças, assim não precisa mais comprar projeto importado.
O documento esta feito de modo que se imprimir e colar na madeira as peças estão no tamanho real, inclusive os furos batem no lugar correto, todos desenhos servem como molde.



Espero que seja útil e que eu possa retribuir um pouco do muito que tenho recebido.
Grato Darta.

[Marcos]

Darta ( seu nome é bem diferente ) muito prazer em conhecer e somos da mesma cidade, Brasília.
Achei interessante seu trabalho e pena que não conversamos antes porque o Fabio Reis tem um post do que considero uma ótima solução para elevar a tupia, mas confesso que ainda não fiz na minha mesa.
Vi que você tem muita coisa de eletrônica próximo à bancada e apesar de ser um zero de conhecimento, também aprecio esta linha do ferro de solda.


Edição: Vendo o vídeo que não aparecia para mim ~quando escrevi acima, me ocorreu de te fazer uma pergunta: Onde consigo um fecho igual a este, por favor?

[microscheme]

. . .

D'Aratagnan

. . .

[Edu]

Darta ficou excelente, acho que vou pensar em usar seu projeto para minha mesa de tupia

Parabéns pelo projeto e execução

[Mila]

Darta.
Achei genial este sistema de elevação.
Realmente muito funcional. E você provou que funciona.
Apenas faço uma avaliação pessoal das chaves. Elas parecem ser duras para frear ou subir e acertar a medida exata em questão de milímetros. Mas isto acredito que é só colocar uma chave de comando mais macia. Somente isto que observei. Mas quanto a sua genialidade, você está de parabéns.
Este sistema foi você mesmo que idealizou, ou tirou esta ideia de algum site?
Aquele sistema também de fixação rápida da guia paralela eu achei muito bom. Eu vi este post seu e até tirei umas fotos do sistema de fixação da guia paralela de alumínio da serra de fita da Makita.
E realmente você está melhor que aqueles engenheiros da Makita que criaram o sistema deles.
Mas não consegui postar as fotos porque depois não consegui localizar o link do seu post. Favor coloque ele aqui o link dele para depois eu postar as fotos do sistema para o pessoal comparar que o seu é muito melhor.
E parabéns mais uma vez. Realmente muito bom seu sistema da tupia.
Abraços.

[Darta]

João Se escreve D'Artagnan.hehehe o quarto mosqueteiro.hehehe.

Marcos lendo tua resposta fui atrás do elevador do Fábio Reis, cheguei a considerar muito este dele mas fiquei com receio de que pudesse balançar pois o ponto de apoio do trilho tem uma superfície de contacto menor, mas teria que ver funcionando, pode ser cisma minha.
Quanto ao fecho na verdade ele é ferragem de case e tinha um anteparo em volta que removi para usar neste projeto, aqui em Brasília nuca encontrei mas tenho mais um ou dois se quiser é teu.
Quanto a eletrônica é minha profissão mas jura que olhando as fotos não vi nada remanescente de eletrônica ta tudo encaixotado pois com as atividades de marcenaria e cutelaria os instrumentos de eletrônica não estavam sobrevivendo ao pó.hehehehe.

Mila não é atoa que não estava achando pois postei no lugar errado

E grato pelos elegios, nois engana bem. Hehehehe
Também acho que as chaves não estão do jeito que queria mas sabe como é tinha um monte deles e querendo ver funcionar foram elas mesmas.
O circuito eu que bolei mas é muito simple bem eletricidade básica se quiser posto o esquema.

Edu, manda ver que gostei muito da robustez do sistema e a tupia ficou bem firme.
Há tem um monte de erros no post e na hora que vi tentei editar e o sistema não me permitiu, será que é porque tenho pouco tempo de fórum ?

[Mila]

Darta.
É este post mesmo do prendedor da guia.
Amanhã eu posto umas fotos de como é o da Makita pro pessoal ver a deficiência que é em comparação com este seu.
Sem dúvida se você postar o esquema elétrico aqui para todos verem, muitos gostarão. Eu sou um que gosta muito de automação e estou curioso para saber como é a montagem da sua caixa de comandos.
Abraços.

[acdona]

Darta ficou excelente seu sistema de elevação. Já salvei aqui.
E eu não tinha visto seu link do dispositivo de trava.
Acabei de ver agora e é exatamente o que estou precisando pra minha serra de fita einhel.
Ela tinha um dispositivo de plástico, que quebrou do nada.
Muito obrigado pelos posts

[Lauro]

Sensacional Darta . Um projeto muito bem elaborado e executado. Parabéns e abraços!

[Marcos]

Darta mandei uma MP. Você recebeu?

[Redbaron]

Darta
Genial o seu sistema de elevação, ainda mais usando uma velha parafusadeira, eu tenho algumas aqui que fiquei com dó de jogar fora e comprar bateria nova não compensa, ainda mais depois que surgiram as com bateria de litio. Mas emendando uma idéia na outra estou também pensando em usar furadeiras, que também estão encostadas. No suporte da tupia, fiquei na dúvida se ele consegue dar aperto suficiente, para que com o uso não venha criar folga, pois tenho uma retífica na minha cnc, que sempre tinha que estar apertando o suporte.
Obrigado por compartilhar e nos fornecer novas idéias e parabéns pelo projeto
Pedro

[microscheme]

. . .

Pois é

Ctrl-C , Ctrl-V do teu perfil, mano véio

. . .

[Darta]

Oi João, o tonto aqui custou a entender
Já corrigi, obrigado por avisar

[Marcos]

Hoje eu tive o imenso prazer de receber em mãos um fecho igual ao usado pelo Darta. Tô que nem pinto no lixo e vejam só como o mundo é pequeno e o M&B faz coisas boas acontecerem.
Já conhecia o D'Artagnan de alguns anos passados, mas somente pelo rádio - ele também é ou era radioamador - e conversamos longamente sobre amigos das antigas e dos novos. Falamos de tudo, desde este Fórum até outros por aí, passando pelo trabalho, Brasília, aposentadoria, futuro e logicamente família, especialmente filhos. Foi uma grata surpresa e agora vamos ver se em próximo Encontro M&B de Brasília, entorno e etc. teremos a presença do D'Artagnan e Primeira Dama, claro.

Por falar nisto, cadê o Xislair, Fabricio, Gaspar e etc.? Vamos agitar um novo Encontro ?

[Fabioreis]

Muito engenhoso o seu sistema de elevação, Darta ! Parabéns !

Quanto ao ponto que você mencionou sobre o meu elevador, não tenho tido problemas. A tupia sobe e desce numa boa e mesmo quando a tupia está ligada ele não apresenta qualquer tipo de deslocamento.

Mas o seu sistema é muito mais legal ! Mais uma vez, parabéns !

[Darta]

Marcos, faço minhas tuas palavras, que grande satisfação conhecer o amigo pessoalmente, ainda mais descobrir que este é o segundo ambiente virtual que nos une, como diz minha filha, Brasília só tem 3 pessoas eu vc e alguém que nós dois conhecemos.

Fabio, como falei ainda tenho grande curiosidade pelo teu sistema e ainda tenho que trabalhar mais na minha para poder dizer que esta legal, por enquanto to satisfeito, quanto a minha ser mais legal, sei não, só acho que as duas são grandes contribuições e é difícil escolher.
E grato pelos comentários.

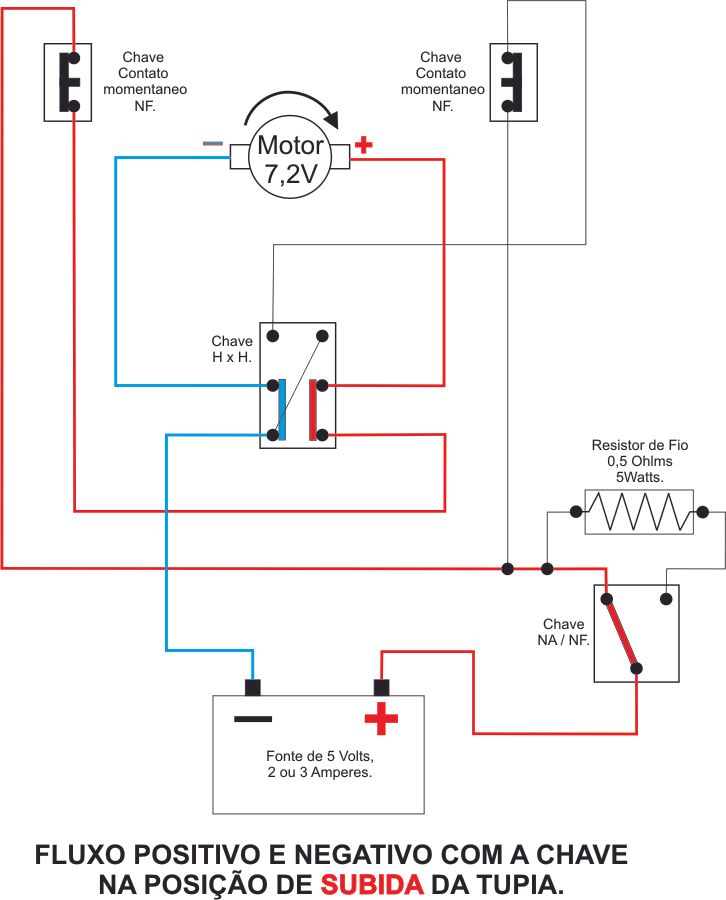

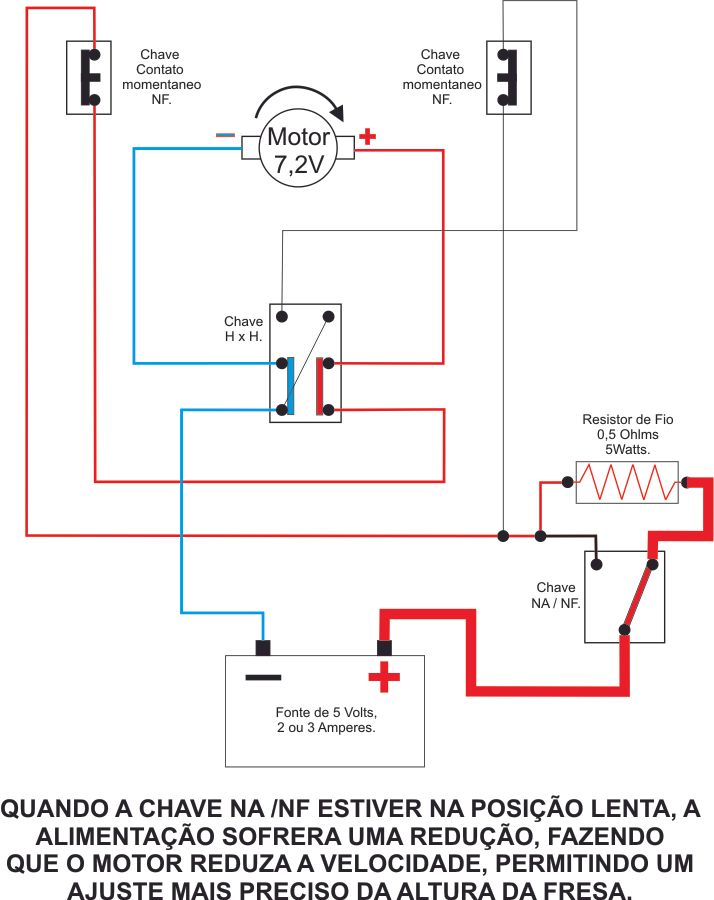

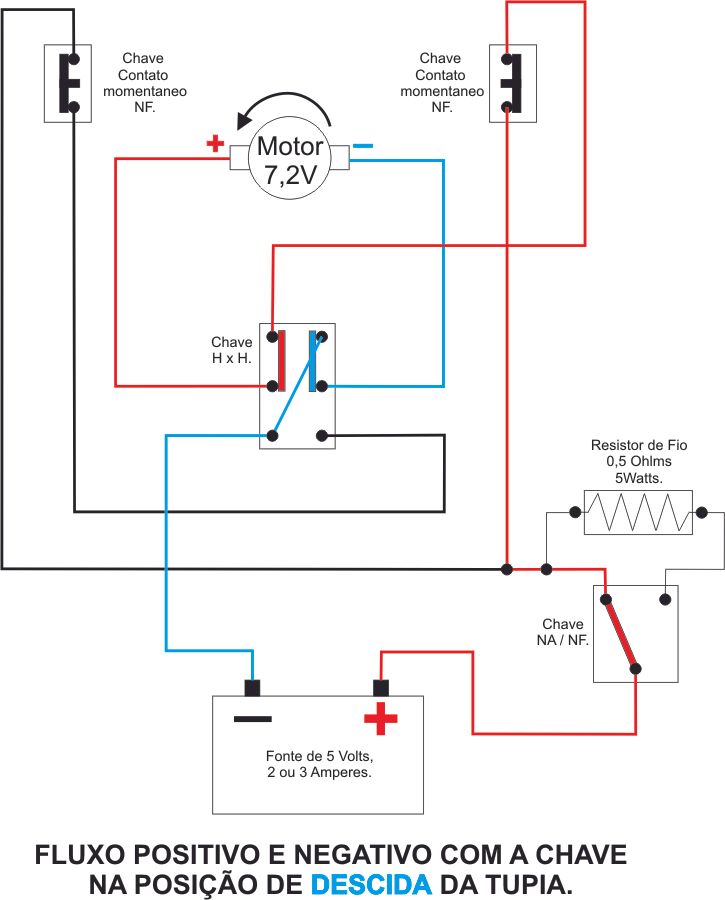

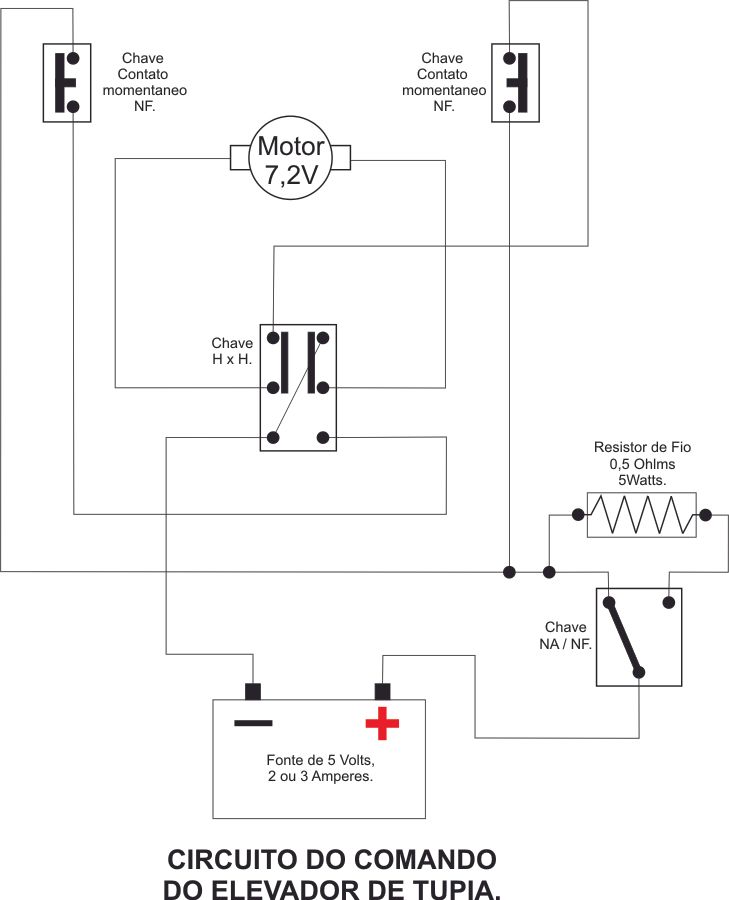

Mila, demorei mas segue abaixo o circuito elétrico do elevador e algumas explicações.









No mais só fico devendo um videozinho do sistema instalado na mesa, para que o tópico fique completo para que vier pesquisar no futuro.

[Marcos]

"Eletronicou" ou elevador manual.

[Fabio]

Darta, parabéns pela Trapizonga. Mais um dos teus projetos que esta nos meus favoritos.
Você já esta na minha categoria de grandes mestres, pois além de implementar soluções geniais para problemas comuns a todos nós, você as compartilha conosco isso é coisa dos grandes mestres.

[Darta]

Marcos ele já estava eletronicado, até o Mila tinha pedido para postar o circuito. Hehehehe

Fábio to aprendendo, ser mestre é muita responsa. Hehehe.

[jlunge]

Olá Darta ... ficou muito show seu elevador ...

Agora, analisando a suporte para a tupia, acho que vou seguir algo assim para fazer o suporte para minha CNC ... se me permite é claro! pois fica bem facil pra tirar ... muito bom!

Parabéns pelo projeto.

Grande abraço.

[Darta]

Rapaizzz! Se eu permito ? se ta no forum é porque não é mais meu, virou nosso.
Ve se eu pedi permissão para copiar tua CNC.

[Darta]

Desculpe postar assim em seguida, mas lembrei de uma dica.
Julio, este sistema de prender a Tupia focou realmente muito pratico, por abraçar uma grande superfície da tupia ele prende muito bem, mas quando estava fazendo fiquei com medo de que por apertar muito e minha tupia ser de plastico, pudesse deformar o corpo da maquina e prejudicar o alinhamento das partes internas da tupia.

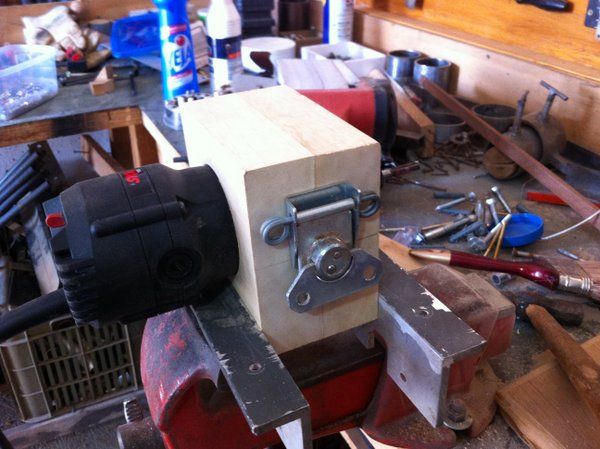

Como teste para tirar a duvida, montei o conjunto pronto na morsa da bancada e com a tupia ligada eu abria e fechava a trava e prestando atenção escutava o som da tupia para ver se sofria alguma alteração, sem mudasse o barulho com certeza seria devido a alguma deformidade provocada pelo suporte.
por sorte não alterava absolutamente nada nos barulho da maquina, sinal que tudo estava em seu lugar.
O corpo da tua makita é de alumínio mas ainda assim é um cuidado valido fazer este teste para ficar tranquilo.

[Lauro]

Será que se forrar o suporte com espuma EVA fina não resolve esse eventual problema? Abraços!
